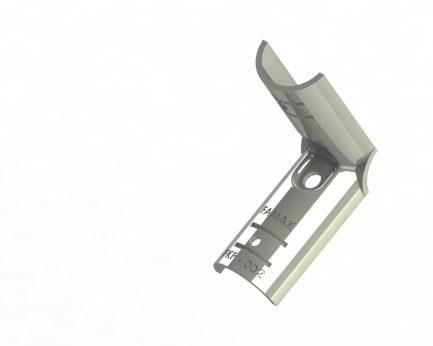

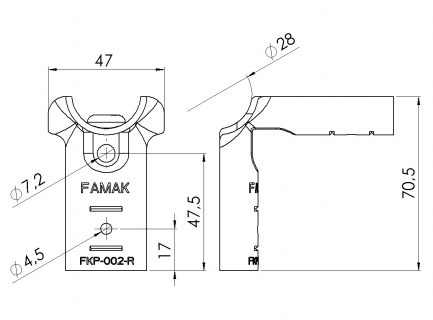

A conexão curva 90° é utilizada para compor os conjuntos FKC-002 para conexão dupla 90°, FKC-003 para conexão tripla em 90° e FKC-005 pra conexão dupla dos tubos, fixado em 180°.

É confeccionada em aço e pode ter acabamento na cor preto RAL 9005 com pintura a pó ou acabamento em zinco branco com propriedades ESD.

Para montar FKC-002 – Conexão Dupla 90° (conjunto montado):
• 1x FKP-002
• 2x FKP-053
• 2x FKP-051
• 1x FKP-003

Para montar FKC-003 – Conexão Tripla 90° (conjunto montado):
• 2x FKP-002
• 4x FKP-053
• 4x FKP-051

Para montar FKC-005 – Conexão Tripla 90° (conjunto montado):
• 4x FKP-002
• 4x FKP-053
• 3x FKP-051

Conheça mais sobre os conjuntos FKC-002, FKC-003 e FKC-005.

Para projetar utilizando todos os itens FAMAK você pode baixar nossa biblioteca 3D disponível gratuitamente na aba de downloads.
